Стенды испытаний запорной и регулирующей арматуры

Оборудование для испытания нефтегазовой трубопроводной арматуры

Испытание запорной и регулирующей нефтегазовой арматуры выполняется для оценки ее свойств, которые, в свою очередь, определяют уровень качества. При тестировании производится оценка таких показателей как герметичность корпуса, герметичность затвора (Перетечки), прочность и плотность, работоспособность. Для гидравлических испытаний арматуры используют специальные стенды, которые позволяют выявить прочность конструкции и степень ее сопротивления внутреннему давлению рабочей среды.

Технические особенности стендов для испытания арматуры

Стенды для испытания трубопроводной арматуры проводят тестирование в различных режимах: автоматическом, пошаговом ручном, режиме наладочного управления, а также режиме регистрации испытательного процесса в координатах «давление-время». Также испытания могут быть проведены по различным российским и международным стандартам: ГОСТ 33257-2015, ГОСТ 12893, ISO 5208, ANSI/FCI 70-2, API 6D, API 527, API 598; В зависимости от стандарта испытаний отличается и испытательное оборудование, его характеристики, компоновка, функции и алгоритмы управления. Помимо вышеперечисленных стандартов существуют корпоративные стандарты испытаний нефтегазовой арматуры: СТО - стандарт испытаний арматуры применяемый на предприятиях Газпром или ОТТ - стандарт применяемый на предприятиях Транснефть. Также стенды для испытания запорной арматуры могут быть выполнены с различными вариантами положения испытуемого изделия (арматуры) при испытаниях (вертикальное с захватом за нижний фланец, вертикальное с прижимом между столами и горизонтальное).

Наша компания занимается разработкой и производством испытательных стендов. В процессе их изготовления мы ориентируемся на специальные требования, изложенные нашими клиентами в технических заданиях, создаем установки на основе принципов безопасности и эффективности работы. Обратитесь в нашу компанию, и Вы получите максимум полезной информации, а также сможете заказать необходимое оборудование по доступной цене.

Стенд испытаний и промывки трубопроводных систем

impermeability-pipe

Гидравлические испытания на прочность и герметичность трубопроводов.

Промывка гидравлических контуров систем, с целью доведения их чистоты до установленных параметров.

Технические характеристики

Артикул	Максимальный расход при промывке Q, л/мин	Максимальное давление при промывке Pпр.max, МПа	Максимальное давление при испытаниях Pисп.max, МПа	Степень фильтрации при промывке, мкм
СИ-ПГТ-22,5/800	800	15	22,5	5…7 и 12…16

Стенд испытаний устьевой арматуры

stendy ispytanij neftegazovoj armatury

Стенд СИС-ЕМ-100/20-300-С-СУЭ-КЭЦ805 предназначен для испытания устьевой, фонтанной арматуры, противовыбросового оборудования обвязки блока манифольда, а также задавочных линий. Стенд позволяет проводить испытания на герметичность и прочность (опрессовку давлением). на герметичность и прочность корпуса при статических нагружениях давлением.

Стенд оборудован системой автоматического заполнения испытуемого изделия, а также системой опорожнения рабочей жидкости, продувки испытуемого изделия по завершению испытания. Стенд оборудован видеографическим регистратором для записи и хранения протоколов испытания и отображения параметров испытания (давление, температура) в режиме реального времени. Автоматика испытательного стенда позволяет осуществлять настройку времени выдержки, максимального давления, что позволяет осуществлять испытания на герметичность нефтегазовой арматуры в полуавтоматическом режиме. В качестве дополнительной опции стенд может быть укомплектован коллектором на 4, 6, 8 выходов, что позволяет проводить испытания нескольких изделий одновременно. Также стенд может быть оборудован (дополнительная опция) компьютерной системой управления (КСУ), что позволяет удаленно контролировать процесс испытания. Передача данных осуществляется по стандартным интерфейсам RS-232/422/485

Стенд обслуживается одним оператором.

Технические характеристики

Артикул	Испытательная среда	Давление среды максимальное, МПа	Положение изделия при испытании	Расход рабочей жидкости л/мин	Регулирование давления, МПа	Масса насосной станции, кг
СИС-ЕМ-100/20-300-С-СУЭ-КЭЦ805	Масло гидравлическое HLP-46	160	горизонтально/вертикально	20-1,6	1,5-160	783

*Предохранительные клапаны нефтегазового оборудования

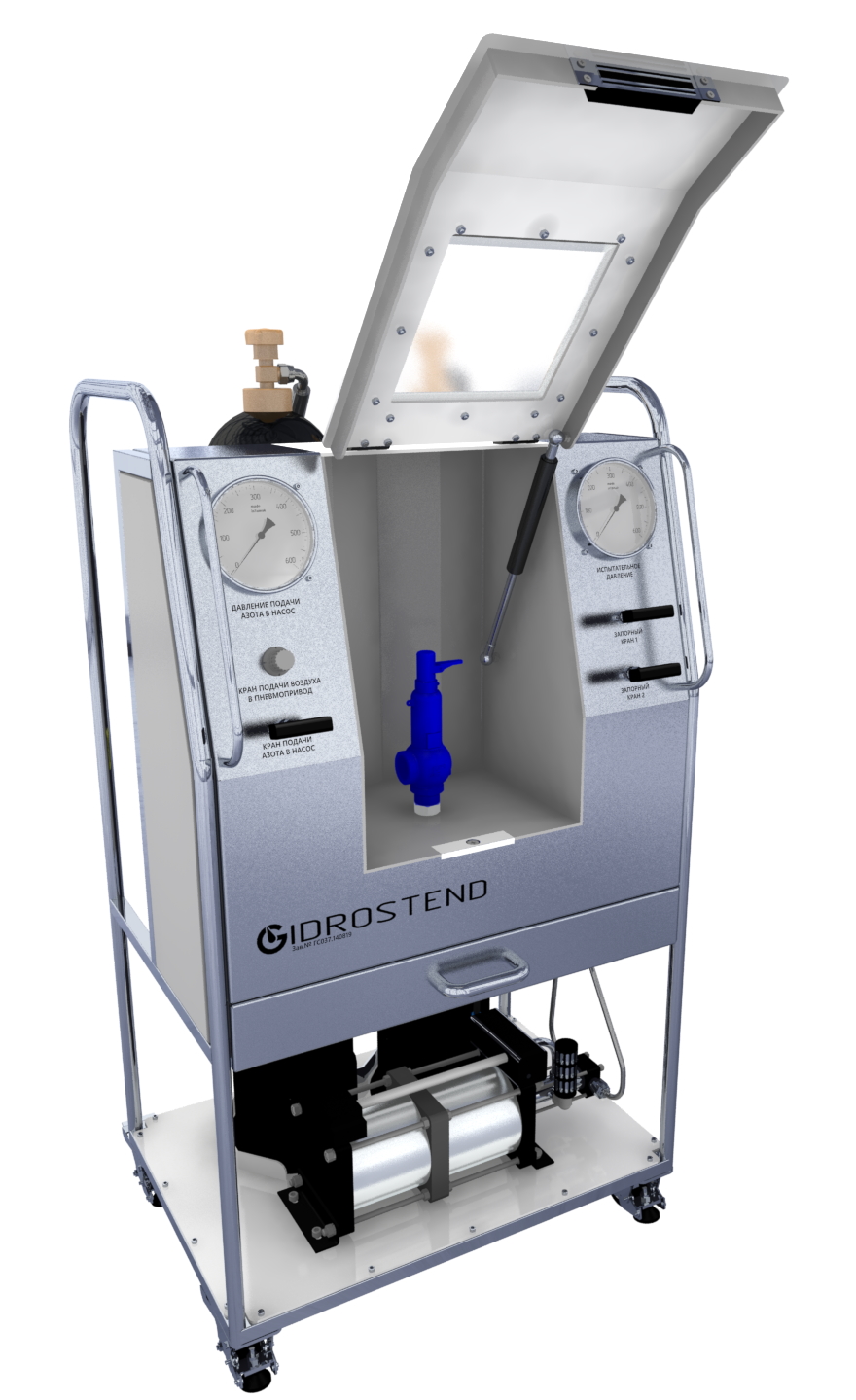

Стенд СИ-ПК-30-К предназначен для проведения пневматических испытаний на герметичность и настройки предохранительных клапанов, имеет встроенную бронекамеру. За счет применения прецизионного высокоточного регулятора давления оборудование позволяет осуществлять точную настройку давления срабатывания. В комплектацию стенда входит дожимной газовый бустер, благодаря этому возможно питание стенда как от компрессорной станции, так и от баллонов со сжатым газом, надежно зафиксированных на рамной конструкции стенда. Корпусные элементы стенда изготовлены из нержавеющей стали AISI 304 SS. Стенд может быть выполнен для стационарной установки (регулируемые опоры) и для мобильного использования (поворотные колесные опоры со стопором). Для удобства хранения ручного инструмента и комплекта адаптеров, фланцев итп. стенд оснащен выдвижным ящиком. Бронекамерера оборудована защитным многослойным бронестеклом для возможности визуального контроля процесса испытания предохранительного клапана. Оборудование соответствует требованиям безопасности РД 26-12-29-88 и ГОСТ 30703-2001, расчет испытательной камеры проведен на лицензионном программном обеспечении ANSYS LS-Dyna. Помимо основного назначения (испытание и настройка предохранительных клапанов) стенд позволяет осуществлять проверку на герметичность любых замкнутых изделий малого объема, проверку манометров. Для проведения испытаний изделий больших типоразмеров (DN > 40) предусмотрена возможность подключения стенда к отдельно стоящей бронекамере (доп.опция).

Также стенд может быть оборудован (дополнительная опция) видеографическим регистратором, что позволяет осуществлять запись (протоколирование) процесса испытания и настройки предохранительных клапанов. Передача данных осуществляется по стандартным интерфейсам RS-232/422/485.

Стенд обслуживается одним оператором.

Технические характеристики

Артикул	Испытательная среда	Давление среды максимальное, МПа	Положение изделия при испытании	Макс. типоразмер испытуемого изделия	Регулирование давления, МПа	Масса стенда, кг
Стенд СИ-ПК-30-К	Воздух, Азот*	30	вертикально	Dn=40	1,5-30	78

* Опционально стенд может быть изготовлен для проверки клапанов другими газами (аргон, гелий, смеси газов) или жидкими средами (вода, масло, эмульсии).

Стенд испытаний деталей трубопроводов

details-pipe

СИ-С-А-Т-200/0-10/5,0-K-CЭР предназначен для испытания деталей трубопроводов пробным гидравлическим давлением до 200 МПа. Виды испытуемых изделий: металлические детали трубопроводов: тройники, колена, отводы.

Контролируемые параметры: контроль давления, контроль мест утечек.

Стенд обслуживается одним оператором.

Технические характеристики

Артикул	Испытательная среда	Вместимость испытуемого изделия, не более, л	Подача первой ступени гидростанции стенда, л	Вместимость гидробака, л	Подача мультипликатора при давлении:	Время выдержки давления, мин	Потребляемая мощность, кВт, не более	Габаритные размеры, ДхШхВ, мм, не более:	Масса стенда, кг (не более)
СИ-С-А-Т-200/0-10/5,0-K-CЭР	масло гидравлическое минеральное ВМГЗ (ТУ 38.101479-86)	0,5	5,5	40	50 МПа - не более 0,8 л/мин; 100 МПа - не более 0,4 л/мин; 150 МПа - не более 0,3 л/мин; 200 МПа - 0,2 л/мин;	15	3,5	1970х800х1600	400

Артикул

Испытательная среда

Вместимость испытуемого изделия, не
более, л

Подача первой ступени гидростанции
стенда, л

Вместимость гидробака, л

Подача мультипликатора при давлении:

Время выдержки давления, мин

Потребляемая мощность, кВт, не более

Габаритные размеры, ДхШхВ, мм, не более:

Масса стенда, кг (не более)

СИ-С-А-Т-200/0-10/5,0-K-CЭР

масло гидравлическое
минеральное ВМГЗ (ТУ
38.101479-86)

0,5

5,5

50 МПа - не более 0,8 л/мин;

100 МПа - не более 0,4 л/мин;

150 МПа - не более 0,3 л/мин;

200 МПа - 0,2 л/мин;

3,5

1970х800х1600

400
