| Стенды для проведения ресурсных испытаний гидроцилиндров серии Ресурс | ||||||
 |

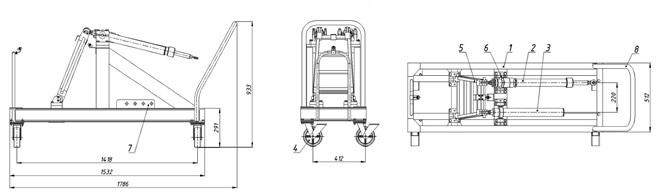

Стенды серии «Ресурс» предназначены для проведения ресурсных изолированных испытаний гидроцилиндров. Управление процессом испытаний осуществляется автоматизированной системой с цифровым сенсорным дисплеем. В состав стенда входят следующие основные узлы и детали: испытуемый цилиндр 2 и нагрузочный 3, которые связаны друг с другом при помощи кронштейна 5, монтируются на раме 1 вилками 6; 4-е поворотные колёсные опоры 4 и рукоятка 8 обеспечивают удобное перемещение стенда в пределах рабочей зоны; кронштейн 7 предназначен для установки переборочных штуцеров и силового разъёма.
Технические характеристики
| Артикул | Рабочее давление в гидросистеме, МПа | Регулируемый расход рабочей жидкости, л./мин. | Габаритные размеры (ДхШхВ), мм. | Масса сухая, кг |
|---|---|---|---|---|
| СИГ-25/1-КСУ-Р | 25 | 1-60 | 1786х512х933 | 140 |
| СИГ-25/2-КСУ-Р | 2890х1000х1510 | 700 | ||
| СИГ-25/3-КСУ-Р | 1329х600х926 | 120 | ||
| СИГ-25/4-КСУ-Р | 1019х505х927 | 120 | ||
| СИГ-25/5-КСУ-Р | 902х664х926 | 120 | ||
| СИГ-25/6-КСУ-Р | 2890х1000х1576 | 770 | ||
| СИГ-32/1-КСУ-Р | 32 | 1-60 | 1786х512х933 | 140 |
| СИГ-32/2-КСУ-Р | 2890х1000х1510 | 700 | ||
| СИГ-32/3-КСУ-Р | 1329х600х926 | 120 | ||
| СИГ-32/4-КСУ-Р | 1019х505х927 | 120 | ||
| СИГ-32/5-КСУ-Р | 902х664х926 | 120 | ||
| СИГ-32/6-КСУ-Р | 2890х1000х1576 | 770 |
